変換仕様

• STBファイルをSAP2000でインポート可能なExcel Spreadsheet形式に変換します
• STB2.0.1に対応しています
• SとRCに対応しています
• 柱・梁・ブレースの配置、断面および材端の自由度を変換します
  ※ すべての情報が変換出来ることを保証するものではありません

01

使い方

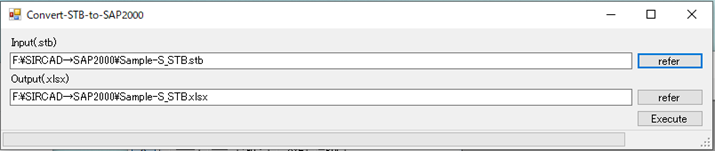

1. Input(.stb)に変換対象のSTBファイルをフルパスで指定します
   referボタンからファイル選択ダイアログを使用することも可能です
2. Output(.xlsx)に出力ファイルをフルパスで指定します
   referボタンからファイル選択ダイアログを使用することも可能です
3. Execute ボタンを押して変換を実行します
4. 実行中は画面下部のスクロールバーが進んでいきステータスがRunningになります
5. 実行中は画面下部のスクロールバーがMAXになりステータスがDoneになれば正常終了です

01

SAP2000へのインポート

1. メニューの File > Inport > SAP2000 Excel Spreadsheet .xls File… を選択します
   ※ .xlsxも読み込めます
2. New model を選択した状態で OK ボタンを押します
3. ファイル選択ダイアログが表示されるので変換した.xlsxファイルを選択し 開く ボタンを押します
   ※ しばらく画面には何も表示されませんが正常に動作しておりますのでそのままお待ちください
4. リザルト画面が表示されますのでerrorsが0件であることを確認し Done ボタンを押します

01

変換事例

ＳＩＲＣＡＤからSAP2000への変換

「SIRCAD（Ver6）」でモデルを作成し「Convert-STB-to-SAP2000」を使用して「SAP2000」に変換します

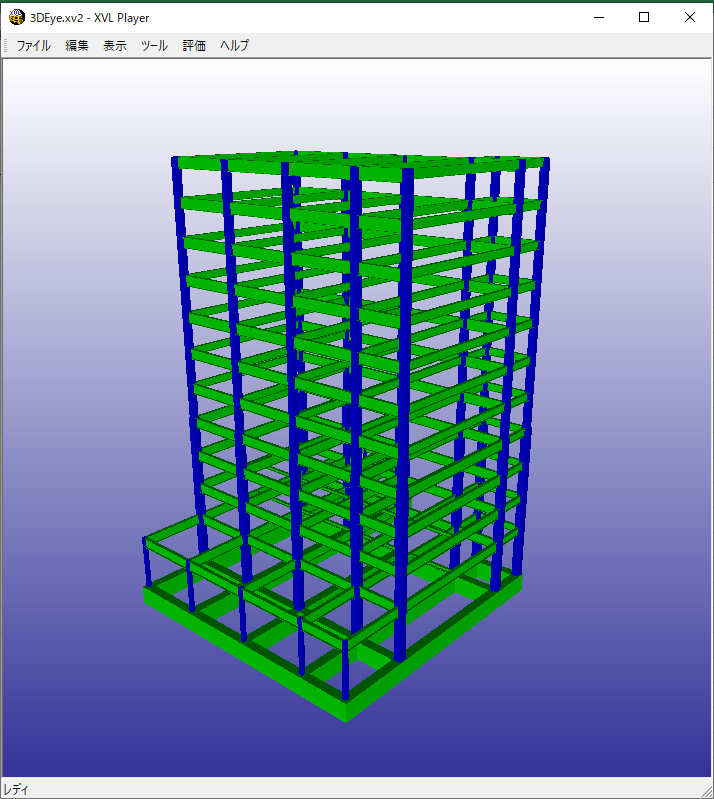

1. 「SIRCAD（Ver6）」でモデルを作成します



2. 「SIRCAD（Ver6）」で ST-Bridge（Ver2.0.1）を出力します

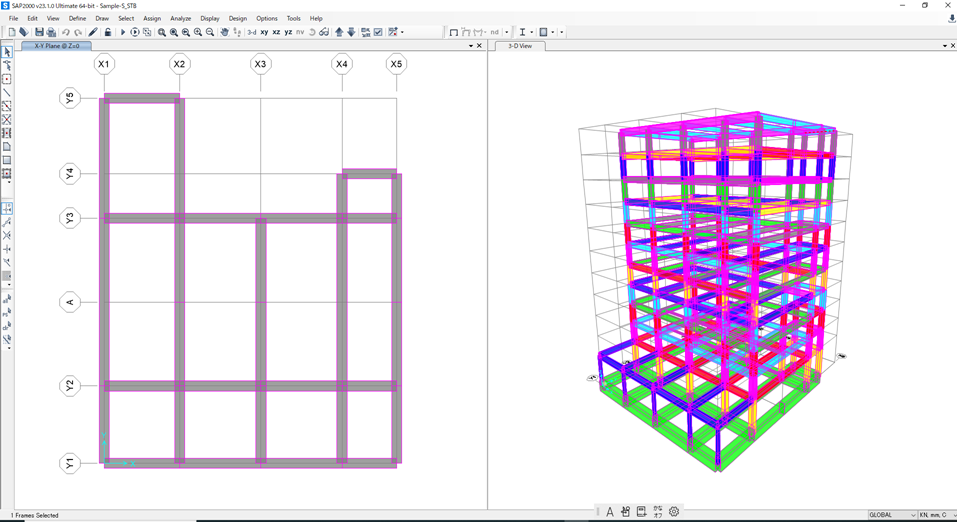

3. 「Convert-STB-to-SAP2000」により ST-Bridge（Ver2.0.1） ファイルを SAP2000 Excel Spreadsheet 形式に変換します



4. 「Convert-STB-to-SAP2000」で作成した Excel Spreadsheet を「SAP2000」にインポートします
