CSiPlantは、新世代の業界独自の分析・設計機能を提供します。

P-⊿解析

2次幾何学的非線形性としても知られるP-デルタ解析は、たわみ形状について荷重を受けた構造システムの平衡関係と互換性の関係に関与します。また、アキシアル荷重による要素剛性の実世界での変化も考慮しています。P-⊿解析は、現在、ほとんどの規格で設計要件となっています。

非線形負荷シーケンス

CSiPlantは、負荷の順序を考慮したパス依存負荷としても知られる無制限の非線形負荷シーケンスを提供します。起動時とシャットダウン時の摩擦は異なる方向に作用するため、最悪の場合の反応や応力を決定するためには、熱負荷とアンロードを含むシーケンス負荷が必要になることがよくあります。

座屈解析

座屈は、ジャケット配管解析、熱勾配による湾曲、GRPやプラスチック配管、中間アンカー付きラック配管、高さのある垂直ライザーなど、多くの異なる配管アプリケーションにおいて設計上の懸念事項となります。固有座屈と非線形大変位座屈解析オプションを使用して、CSiPlantは設計中に座屈をチェックするのに便利です。

デザインリクエスト

Design Requests (DR)は、剛性マトリックスを変更できるオプションを含む、異なるコード設計オプションを使用して荷重ケースを解析し、個別の解析を必要とします。配管ネットワークの異なる部分を、異なる設計・設計関連オプションを使用して解析・設計することができます。

非線形時刻歴解析

FNA（モーダル高速非線形解析）または直接積分法を使用した非線形時刻歴動的解析は、加速度、点荷重、課された変位、熱荷重など、あらゆる荷重タイプに適用することができます。配管応力モデルには、より正確な解析を行うために、非線形摩擦、ギャップ、マルチリニアスプリングなどが日常的に使用されています。非線形解析を使用することで、非線形境界条件を線形化する必要がなくなります。

重心（CG）計算

機器やケーブル トレイなどの重量は、解析モデルでは分散荷重または集中点荷重として割り当てることができます。CSiPlantでは、重心（CG）ケースに含める荷重を選択することができ、同じ解析で複数のCGケースを定義して評価することができます。

主なモデル作成機能

• CSiPlantには、エルボー/リデューサ/ティーの自動作成や、任意のポイントでの複数のサポート/リンクの生成など、エンジニアのモデリング経験を向上させるための多くの図面作成ユーティリティが組み込まれています。

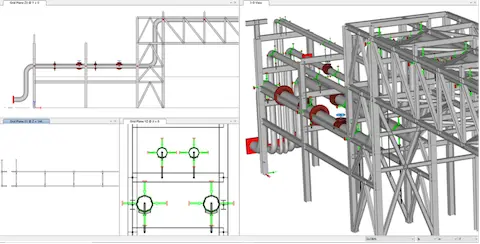

• 平面図と立面図は、モデルのクイックナビゲーションを可能にするために、すべてのグリッドラインで自動的に生成されます。
• ASME B31.3材料/カーブ、SAP2000材料/セクション、配管ASME B36.10(w/m)、テキサスフランジとVelanバルブの数百を含む多くのライブラリを保有します。

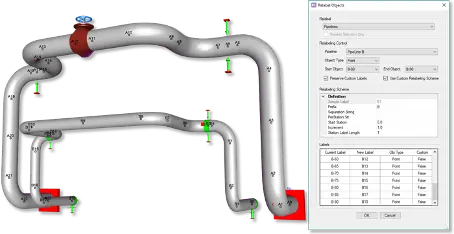

• CSiPlantの描画ツールで簡単にパイプラインネットワークを生成。パイプラインごとに完全にカスタマイズ可能なラベリングスキーム。
• CSiPlantは、配管応力と構造解析プログラム間の統合を可能にします。詳細なSAP2000構造解析モデルをCSiPlantにインポートし、非線形解析と設計を結合するために配管応力モデルに自動接続します。CIIニュートラルファイルからのジオメトリのインポートが可能です。
• SAP2000からCSiPlantへのモデルのインポートは、荷重の割り当て、フレームセクションとローカル軸、リリース、グリッド、サポート、静的地震解析と動的解析ケースの質量定義、その他の割り当てと定義を含む包括的なものです。CSiPlant での連成解析で得られたパイプサポートの位置での反応は、パイプセクションや荷重ケースでフィルタリングするオプションを使用して、選択的に SAP2000 にエクスポートすることができます。SAP2000からの反応は、コンクリート基礎設計のためのSAFEに自動的にエクスポートされ、構造物と配管の解析と基礎解析と設計を統合することができます。

主な解析結果出力機能

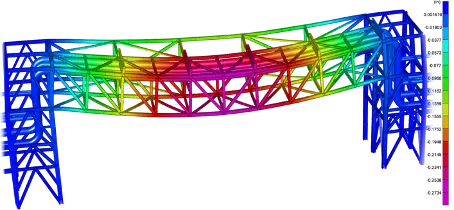

• ユーザーは、任意の荷重または荷重の組み合わせに基づいて変形したジオメトリを表示したり、モードのアニメーションを表示したりすることができます。

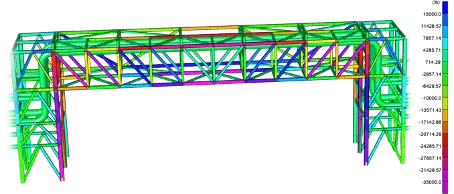

• パイプ/フレームの力と応力の表示は、荷重ケース、荷重の組み合わせ、またはモーダルケースに基づいて行うことができます。ユーザーは、任意の方向の任意のコンポーネントの結果としての力と応力を表示することができます。荷重値の有無にかかわらず、未変形、変形、または押し出し形状を表示することで、応力の輪郭の外観を制御することができます。

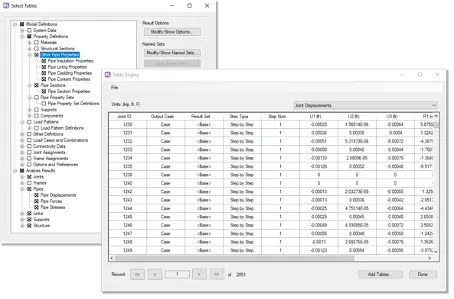

• CSiPlantは、すべての入力データ、解析結果、設計結果の表を表示する機能を持っています。表は、他のプログラムで使用するためのソート、カット、コピー、ペーストをサポートしています。表形式のデータをAccess、Excel、Word、HTML、TXTに印刷したり保存したりすることができます。
