SAFRAN

『SAFRAN』は、任意平面骨組みの応力解析およびS造、RC造の断面算定を行うプログラムです。

(1) データ作成

  • 会話型でデータを作成します。

  • 荷重データはSI単位または工学単位(従来単位)で入力できます。

  • 節点番号、部材番号は連続である必要はありません。

  • 節点番号、節点座標等は自動生成機能があります。

  • 節点支持条件としてバネ支持・傾斜ローラが扱えます。

  • 行追加/行削除を行なえます。

  • 節点データ・部材データ作成時はいつでも架構図を表示できるのでデータの作成ミスを瞬時に確認/修正できます。

  • H鋼/BOX鋼/PIPE鋼の鋼材テーブルを利用し、断面入力画面で鋼材テーブルから選択できます。

  • ① 既存データの確認

    既存データをクリックすると、モデルの形状および入力規模情報が表示されます。

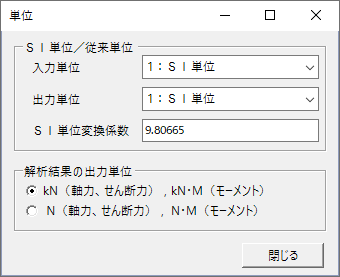

  • ② SI単位の対応

    入力単位および出力単位は、SI単位または工学単位(従来単位)を選択できます。

    結果出力で応力結果の値の大きさにより「kN or N」または「T or kg」の選択が可能です。

  • ③ データの入力

    入力項目ごとのウィンドウを同時に複数開くことができ、データを作成しながら架構図(モデル図)を表示できます。

  • ④ 表示属性設定

    文字情報に関しては、フォント名、サイズ、色、表示/非表示の設定ができます。

    線情報に関しては、線幅、線種、色、表示/非表示の設定ができます。

(2) 荷重

扱える荷重は、以下のものです。

節点荷重、強制変位荷重、要素荷重(等分布荷重、スラブ荷重、温度荷重)、CMQの直接入力

節点荷重と要素荷重をモデル図上に表示できます。

(3) 解析

  • 任意平面骨組解析、格子梁解析、同一変形条件付き平面骨組解析を行うことができます。

  • 部材の軸方向変形、曲げ変形、剛域およびせん断変形を扱うことができます。

  • S造断面算定、RC造断面算定、木造トラス部材断面算定を行うことができます。

(4) 結果出力

  • 境界条件は、全て異なるマークで確認できます。

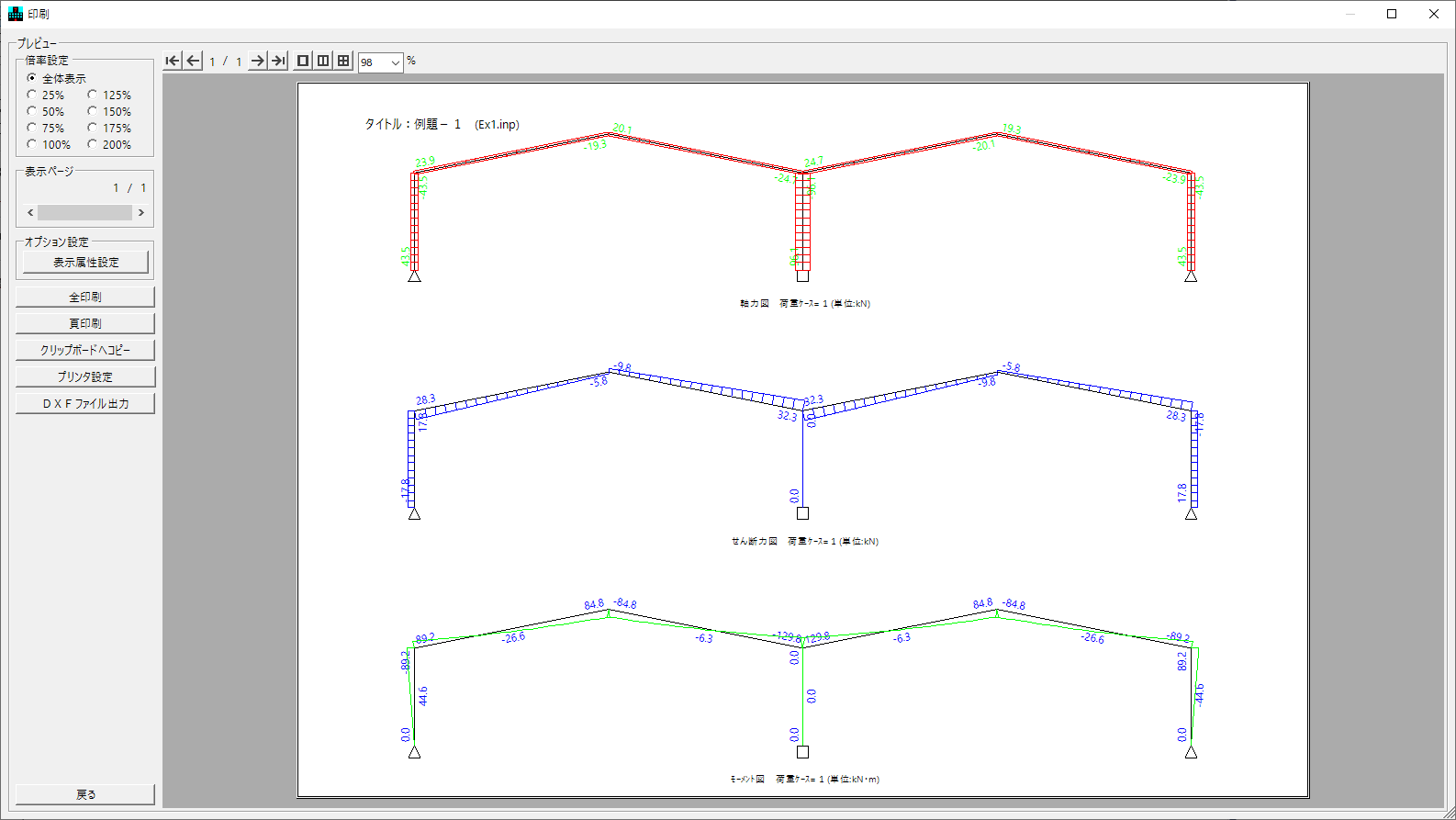

  • 変位図、モーメント図、せん断力図を表示できます。

  • 各図は画面上で、拡大、縮小が可能です。

  • 解析結果の出力は、工学単位(従来単位)またはSI単位で印刷できます。

(5) 一括断面算定(S造部材、RC部材とも)

  • 実行フラグを付けた全要素を一括して断面算定できます。

  • 断面算定時の単位は、出力単位(SI単位/工学単位)によります。

    出力単位=SI単位の場合、SI単位で断面算定

    出力単位=工学単位の場合、工学単位で断面算定

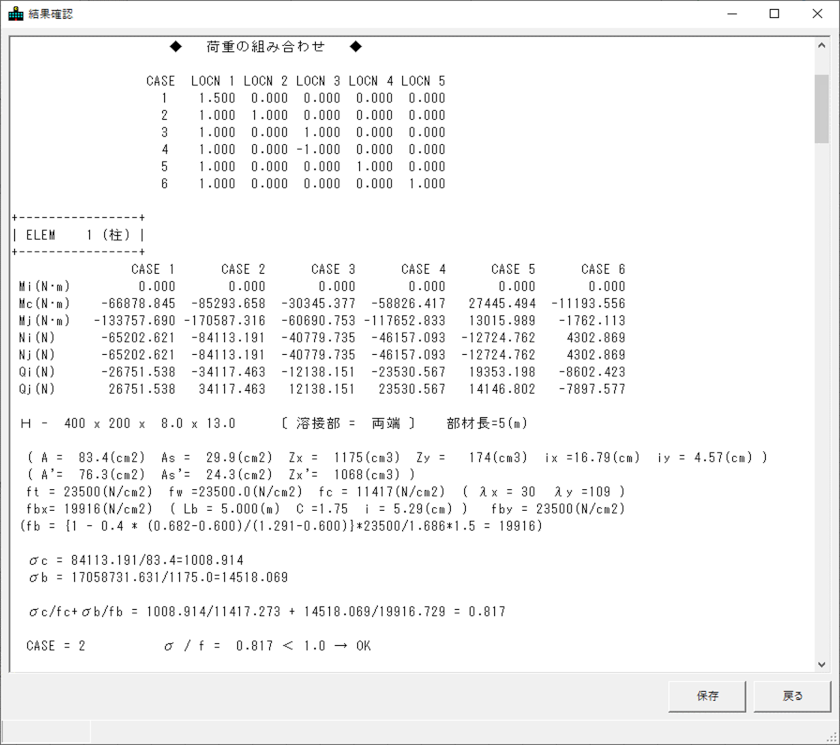

(6) S造断面算定

  • 解析結果と無関係に軸力を設定できます。

  • 端部・中央の区別、端部におけるウェブの無視、継手のボルト穴欠損を指定できます。

  • 端部の溶接強度の指定、端部の溶接部の検討(スカラップを考慮)ができます。

  • 許容応力度に対する判定値を5段階に色分けしてモデル図に表示し、視覚的に危険断面・非経済的な断面を判定できます。梁は左端/中央/右端を区別して表示します。

(7) RC造断面算定

  • 荷重ケースごとに割増係数を乗じることができます。

  • せん断設計では、耐震設計、各ルートに適合する様にスラブ筋・メカニズム時の軸力を考慮した芯、および、フェース位置の終局モーメントを算出します。

  • 柱では、梁メカニズムを考慮したせん断計算を行います。

(8) 木造トラス部材断面算定

木造トラス部材の断面算定ができます。

製品

SAFRAN for Windows Ver6.0

¥200,000 (税込 ¥220,000)

オプション

S造断面算定

¥50,000 (税込 ¥55,000)

RC造断面算定

¥50,000 (税込 ¥55,000)

木造トラス部材断面算定

¥50,000 (税込 ¥55,000)

認証方式

ネットワーク認証版

¥0

ハードプロテクト版

¥15,000 (税込 ¥16,500)

2015年8月 現在

  • 価格は予告なしに変更する場合があります。購入時にご確認をお願いします。

  • 本体購入時に、ご希望の認証方式をお知らせください。価格は本体に認証方式を加えた金額になります。

  • 本製品はネットワーク認証ですが、ネットワークに接続出来ない場合のために、ハードプロテクト版をご用意しております。ハードプロテクト版を選択した場合は、スタンドアローンでのみの使用となり、ハードプロテクト(USBプロテクト)を差し込んだPCでのみ起動可能です。

  • 同一のPCに弊社のUSBプロテクトを複数差し込んでの使用はできません。

  • ハードプロテクト版の費用は、導入時のみ必要です。今後のバージョンアップでは費用は発生しません。但し、USBプロテクトが破損した場合は、交換費用として同額の費用が発生します。また、紛失した場合は、本体も再購入となりますので、ご了承ください。

  • ネットワーク認証の場合は、日本国内で弊社のホームページを閲覧できる環境が必要です。

  • OS:Windows 10 (64ビット)

    Windows Updateによる最新の更新プログラム適用済で使用可能です。

    管理者権限で使用可能です。

    上記OS以外、または異なるOS上で動作する仮想OSでのご利用はサポート対象外です。

資料

製品概要(PDF)

バージョンアップ案内 Ver5.0 → Ver6.0(PDF)

バージョンアップ案内 Ver4.0 → Ver5.0(PDF)

バージョンアップ案内 Ver3.0 → Ver4.0(PDF)

バージョンアップ案内 Ver2.0 → Ver3.0(PDF)

バージョンアップ案内 Ver1.0 → Ver2.0(PDF)

【注意】

  • SAFRAN Ver6.0 Rev4をご利用の場合は、必ずユーザーライセンス管理ツール(ScnpClient) も最新版をインストールしてください。

最新プログラム

最新版:SAFRAN Ver6.0 Revision 21

8,230KB:2020/09/21

SAFRAN Ver6.0 改変履歴

ツール / アプリケーション

ユーザーライセンス管理ツール

旧プログラム

最終版:SAFRAN Ver5.0 Revision 14

27,477KB:2011/03/23

SAFRAN Ver5.0 改変履歴

  • デモ版について

    デモ版は『SAFRAN』の代表的な機能を試用期間内であれば無料でご利用になれます。

    ご利用を希望される場合は、お申込みフォームに必要事項をご記入の上、送信してください。後ほど当社より『SAFRAN』デモ版を起動するためのユーザー認証情報をお送りいたします。

    次に、最新版ダウンロードより、プログラムのインストールを行ってください。

    お申し込みの際は、下記注意事項をよくお読みの上、お申し込みください。尚、デモ版のご試用は、製品版をお持ちでないユーザー様に限らせていただきます。

    ご試用の上、宜しくご検討くださいますようお願い申し上げます。

  • デモ版の制限事項

    デモ版には一部機能に制限が加えられています。下記にご注意の上、『SAFRAN』の機能をお試しいただきますようお願い申し上げます。

    • 試用開始日より1ヶ月間の期間限定でお試しいただけます。

    • プレビュー機能はありますが印刷はできません。

    • SAFRANヘルプはPDFファイル形式となっております。ヘルプをご利用するには、別途「Adobe Acrobat Reader」等が必要です。

  • デモ版のお申込み

    お問い合わせにてお問い合わせ内容から「デモ版のお申込み」を選択の上、お申し込みください。

  • プログラムのダウンロード

    お申し込み手続きが完了しましたら、以下の手順でプログラムをインストールしてください。

    STEP1

    ユーザーライセンス管理ツールのインストール

    STEP2

    『SAFRAN』最新版のインストール

    STEP3

    プログラム起動時の「ユーザー認証情報」の入力
