SSC-構造躯体変換 V6 for Archicad

SSCシリーズ『SSC-構造躯体変換 V6 for Archicad』はGRAPHISOFT Archicad のAdd Onソフトです。

SIRCADおよび各種一貫構造計算データの躯体情報をArchicadへ変換します。構造計算データの躯体情報を変換ボタン1つで「Archicad」へ渡し、躯体情報を3次元化することができます。「Archicad」にてはじめから躯体情報を入力・配置する手間が省けます。3次元化されたデータは、躯体の建て方計画等に有効活用することができます。

(1) 主な変更点

『SSC-構造躯体変換 V6 for ARCHICAD 23』の主な変更点は以下の通りです。

SIRCAD-IN

  • SIRCAD Ver.6のデータを変換します。
    (SIRCAD Ver.5のデータを変換する場合はSSC-構造躯体変換 for ARCHICAD 22以前をご使用ください。)

  • SIRCAD Ver.6の使用鋼材種設定で任意で入力した鋼材種を変換できるようになりました。

CREA変換

  • SEIN La CREAのSTXTファイルから変換するように変更しました。

(2) 主な機能

  • 1.

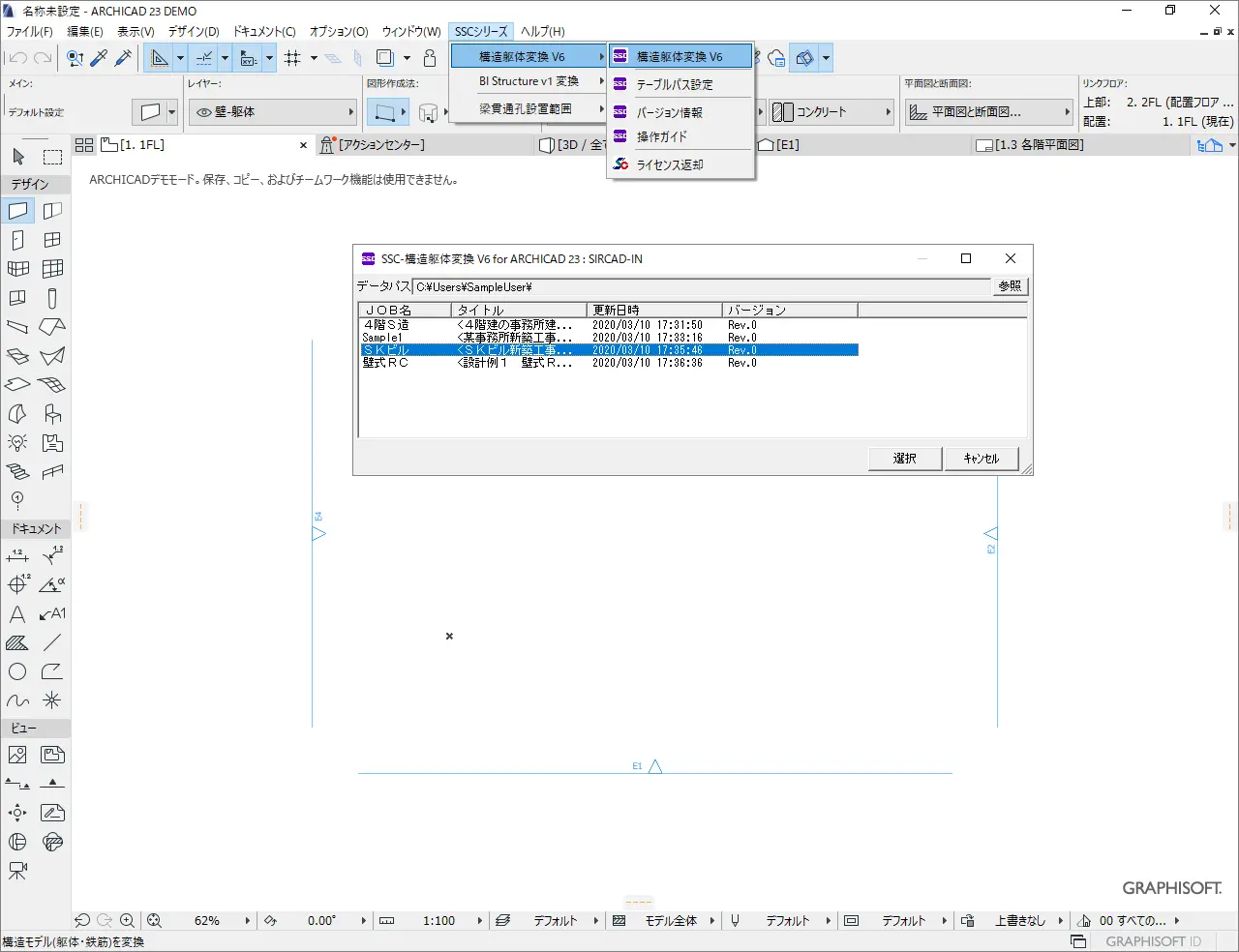

    変換するSIRCAD Ver.6データを選択します。 変換できるデータはSIRCAD Ver.6データと、各種一貫構造計算データです。

  • 2.

    変換後の画面です。(パース図)

  • 3.

    変換後の鉄筋を表示した例です。(パース図)

(3) 変換可能なデータ

<SIRCADデータ>

<各種一貫構造計算データ>

(4) 変換可能な部材

[躯体モデル]

杭、基礎、柱、CFT柱、基礎柱、間柱、大梁、小梁、壁(開口含む)、RCスラブ、Sブレース

[鉄筋モデル]

杭(上部)、基礎、柱、基礎柱、大梁、小梁

(5) 変換可能な部材属性

  • S柱、S梁の鉄骨強度

  • RC柱、RC梁の鉄筋強度、Fc、せん断補強筋種別、鉄筋かぶり厚

  • 鉄筋径および本数をプロパティとして変換

    Archicadの標準ツールとして変換した部材は、IFCプロパティに部材属性が変換されます。

製品

SSC-構造躯体変換 V6 for ARCHICAD 23

¥350,000(税込 ¥385,000)

年間保守費

¥70,000 (税込 ¥77,000)

オプション

BUILD.一貫Ⅴ変換

¥100,000(税込 ¥110,000)

年間保守費

¥20,000 (税込 ¥22,000)

BUS-6/5変換

¥100,000(税込 ¥110,000)

年間保守費

¥20,000 (税込 ¥22,000)

CREA変換

¥100,000(税込 ¥110,000)

年間保守費

¥20,000 (税込 ¥22,000)

Super Build/SS3変換

¥100,000(税込 ¥110,000)

年間保守費

¥20,000 (税込 ¥22,000)

認証方式

ネットワーク認証版

¥0

ハードプロテクト版

¥15,000 (税込 ¥16,500)

2020年6月 現在

  • 価格は予告なしに変更する場合があります。購入時にご確認をお願いします。

  • 本体購入時に、ご希望の認証方式をお知らせください。価格は本体に認証方式を加えた金額になります。

  • 本製品はネットワーク認証ですが、ネットワークに接続出来ない場合のために、ハードプロテクト版をご用意しております。ハードプロテクト版を選択した場合は、スタンドアローンでのみの使用となり、ハードプロテクト(USBプロテクト)を差し込んだPCでのみ起動可能です。

  • 同一のPCに弊社のハードプロテクトを複数差し込んでの使用はできません。

  • ハードプロテクト版の費用は、導入時のみ必要です。今後のバージョンアップでは費用は発生しません。但し、ハードプロテクトが破損した場合は、交換費用として同額の費用が発生します。また、紛失した場合は、本体も再購入となりますので、ご了承ください。

  • ネットワーク認証の場合は、日本国内で弊社のホームページを閲覧できる環境が必要です。

  • SIRCAD Ver.6データの躯体情報を「GRAPHISOFT ARCHICAD 23」に変換します。SIRCAD Ver.6のデータは標準機能で変換可能です。SIRCAD Ver.6(建築構造図躯体図作図・設計数量算出プログラム)をお持ちでない場合は、一貫構造計算データ変換オプションが必要になりますのでご注意ください。

  • OS:Windows 10 (64ビット)

    Windows Updateによる最新の更新プログラム適用済で使用可能です。

    上記OS以外、異なるOS上で動作する仮想OSでのご利用はサポート対象外です。

  • 必要システム:GRAPHISOFT ARCHICAD 23

  • その他:GRAPHISOFT ARCHICAD 23の動作環境に準じる

    ARCHICAD 23 Solo での利用も可能です。

資料

パンフレット(PDF)

価格表(PDF)

最新プログラム

最新版:SSC-構造躯体変換 V6 for ARCHICAD 23

Ver 12.0.0.6:14.5MB:2021/02/01

SSC-構造躯体変換 V6 for ARCHICAD 23 インストールマニュアル

SSC-構造躯体変換 V6 for ARCHICAD 23 改変履歴

ツール / アプリケーション

ユーザーライセンス管理ツール

旧プログラム

最終版:SSC-構造躯体変換 V6 for ARCHICAD 22

Ver 11.0.0.5:13.7MB:2020/12/03

SSC-構造躯体変換 V6 for ARCHICAD 22 インストールマニュアル

SSC-構造躯体変換 V6 for ARCHICAD 22 改変履歴

SIRCAD Ver.5データ変換用

最終版:SSC-構造躯体変換 for ARCHICAD 22

Ver11.0.0.3:12.6MB:2019/11/07

SSC-構造躯体変換 for ARCHICAD 22 インストールマニュアル

SSC-構造躯体変換 for ARCHICAD 22 改変履歴

最終版:SSC-構造躯体変換 for ARCHICAD 21

Ver10.0.0.4:14.2MB:2018/12/04

SSC-構造躯体変換 for ARCHICAD 21 インストールマニュアル

SSC-構造躯体変換 for ARCHICAD 21 改変履歴
