TSS Converter for MIDAS iGen(S造)

『TSS Converter for MIDAS iGen(S造)Ver2』は汎用3次元解析プログラム「midas Gen」のテキスト形式データ(MGTファイル)および「midas iGen」のテキスト形式データ(MITファイル)を「Tekla Structures」の中間ファイル(TSSファイル)に変換するプログラムです。

  • 「midas Gen」および「midas iGen」は、株式会社MIDAS IT Japanの登録商標です。

  • 「Tekla Structures」は、株式会社トリンブル・ソリューションズの登録商標です。

  • 本製品は、株式会社ソフトウェアセンター開発の商品でありMIDAS IT社とは一切関係がありません。本製品に関するMIDAS IT社へのお問い合せはご遠慮ください。

(1) 特徴

「midas Gen」および「midas iGen」の鉄骨モデルデータはS柱、S梁、ブレースなどの部材属性を持っていません。

本コンバータは符号および鉛直と部材との角度によって、部材の属性を自動的に補い、すばやく「Tekla Structures」に変換することができます。また、変換時に既に鋼材メーカーが決まっている場合、そのメーカーに合わせた鋼材名を指定することができます。

(2) Ver2の追加機能

  • 単一部材指定に対応

    単一部材指定された部材は1つの部材としてTSSファイルに変換できるようになりました。

  • ハンチ梁指定に対応

    ハンチ梁指定された部材を1つの部材(大梁)としてTSSファイルに変換できるようになりました。

  • 断面編集機能画面の追加

    断面編集画面を新規に追加し、TSSファイルに変換する際のメーカー鋼材名(プロファイル名)を編集できるようになりました。

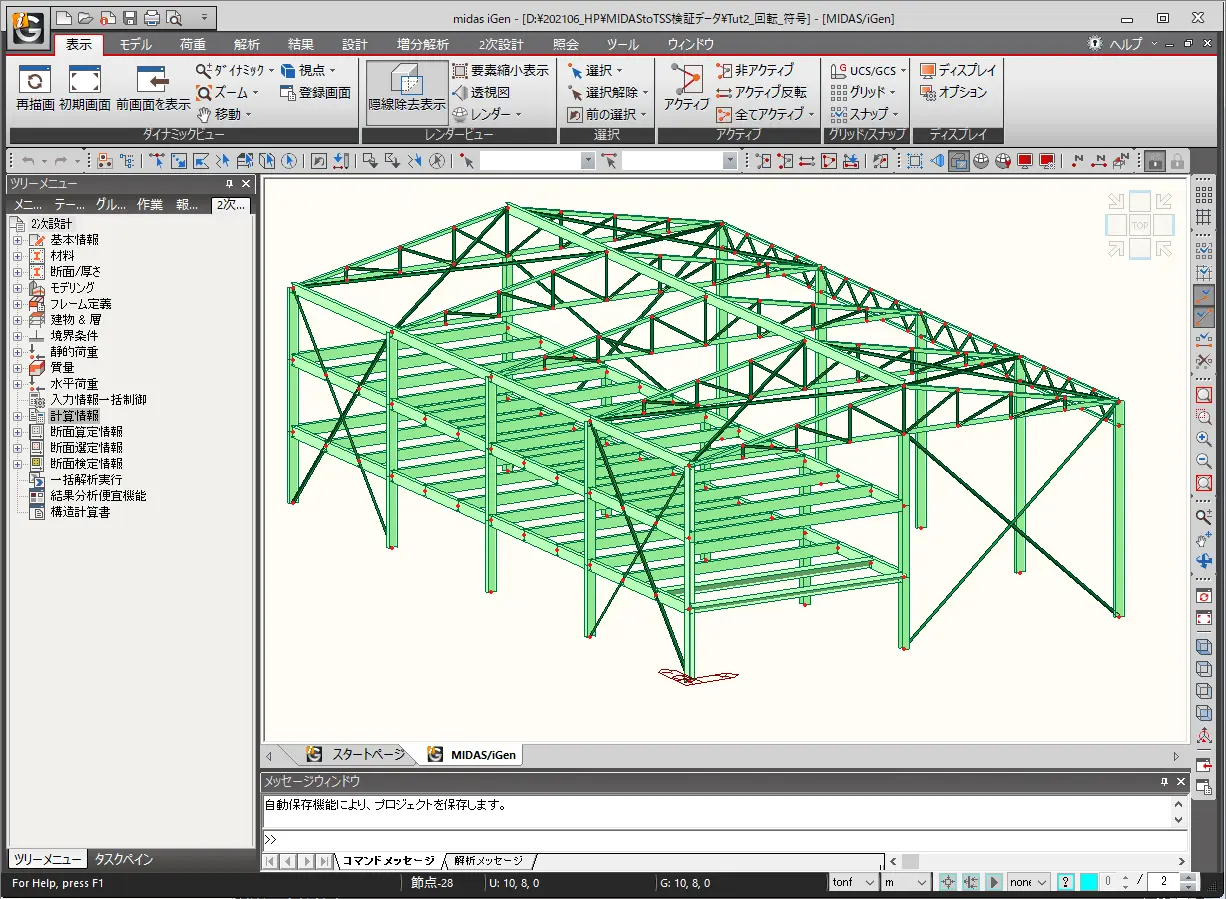

(3) 変換イメージ

  • 「midas Gen」のテキスト形式データ(MGTファイル)、「midas iGen」のテキスト形式データ(MITファイル)を使用します。 対応しているMGTおよびMITファイルのデータバージョンはVer.9です。

  • 入力ファイルにMGTまたはMITファイルを指定し、TSSファイルに変換して出力します。

  • 出力したTSSファイルを「Tekla Structures」で読み込みます。

(4) 変換対象部材

  • 階、通り、材料

  • 線材 S柱、S間柱、S大梁、S小梁、ブレース

(5) 設定機能

  • 断面編集機能

  • 符号の先頭文字指定機能

  • 出力設定ファイル保存/読み込み機能

製品

TSS Converter for MIDAS iGen(S造)Ver2

¥180,000(税込 ¥198,000)

年間保守費

¥20,000 (税込 ¥22,000)

認証方式

ネットワーク認証版

¥0

ハードプロテクト版

¥15,000 (税込 ¥16,500)

2021年4月 現在

  • 価格は予告なしに変更する場合があります。購入時にご確認をお願いします。

  • 本体購入時に、ご希望の認証方式をお知らせください。価格は本体に認証方式を加えた金額になります。

  • 本製品はネットワーク認証ですが、ネットワークに接続出来ない場合のために、ハードプロテクト版をご用意しております。ハードプロテクト版を選択した場合は、スタンドアローンでのみの使用となり、ハードプロテクト(USBプロテクト)を差し込んだPCでのみ起動可能です。

  • 同一のPCに弊社のUSBプロテクトを複数差し込んでの使用はできません。

  • ハードプロテクト版の費用は、導入時のみ必要です。今後のバージョンアップでは費用は発生しません。但し、USBプロテクトが破損した場合は、交換費用として同額の費用が発生します。また、紛失した場合は、本体も再購入となりますので、ご了承ください。

  • ネットワーク認証の場合は、日本国内で弊社のホームページを閲覧できる環境が必要です。

  • OS:Windows 10 (32ビット/64ビット)

    Windows Updateによる最新の更新プログラム適用済で使用可能です。

    上記OS以外、異なるOS上で動作する仮想OSでのご利用はサポート対象外です。

  • ハードディスク:100MB以上の空き領域が必要

  • 必要メモリ:2GB以上

  • その他:.NET Framework4.5以上がインストールされていること

    (ご購入時にお送りするプログラムCDよりインストール可能です。)

資料

パンフレット(PDF)

価格表(PDF)

最新プログラム

最新版:TSS Converter for MIDAS iGen(S造)Ver2

Ver2.0.0.11:12.6MB:2021/03/31

TSS Converter for MIDAS iGen(S造)Ver2 インストールマニュアル

TSS Converter for MIDAS iGen(S造)Ver2 ユーザーズマニュアル操作編

TSS Converter for MIDAS iGen(S造)Ver2 改変履歴
