PRODUCTS

製品情報

SSC-構造躯体変換 V6 for Revit

SSCシリーズ『SSC-構造躯体変換 V6 for Revit』はAutodesk RevitのAdd Inソフトです。SIRCADおよび各種一貫構造計算データの躯体情報をAutodesk Revitに変換します。

構造計算データの躯体情報を変換ボタン1つでRevitへ渡し、躯体情報を3次元化することができます。Revitにてはじめから躯体情報を入力、配置する手間が省けます。3次元化されたデータは躯体の建て方計画等に有効活用することができます。

(1) 主な変更点

『SSC-構造躯体変換 V6 for Revit 2021』の主な変更点は以下の通りです。

ブレース変換

  • 「部材変換設定」にて「垂直ブレース」として変換する勾配を任意に指定できるようにしました。

  • タイププロパティの「ブレース断面形状」に値を変換するように変更しました。

(2) 主な機能

  • 1.

    構造躯体変換ソフト『SSC-構造躯体変換 V6 for Revit』起動後、Revitに変換するデータを選択します。 Revitに変換できるデータは、SIRCADデータと各種一貫構造計算データです。

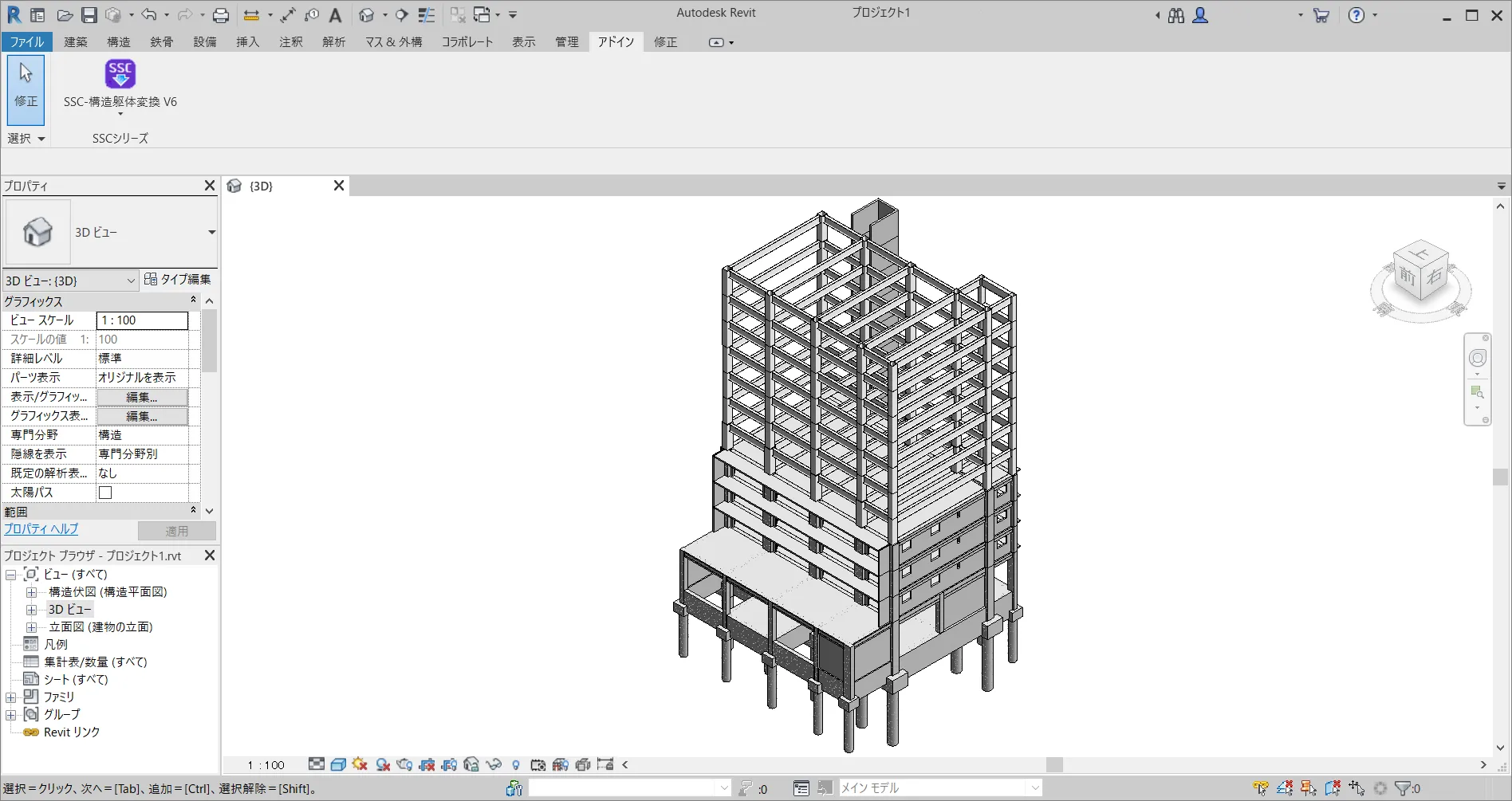

  • 2.

    躯体データを変換後、RevitにてSRC造の3Dビュー表示をした例です。

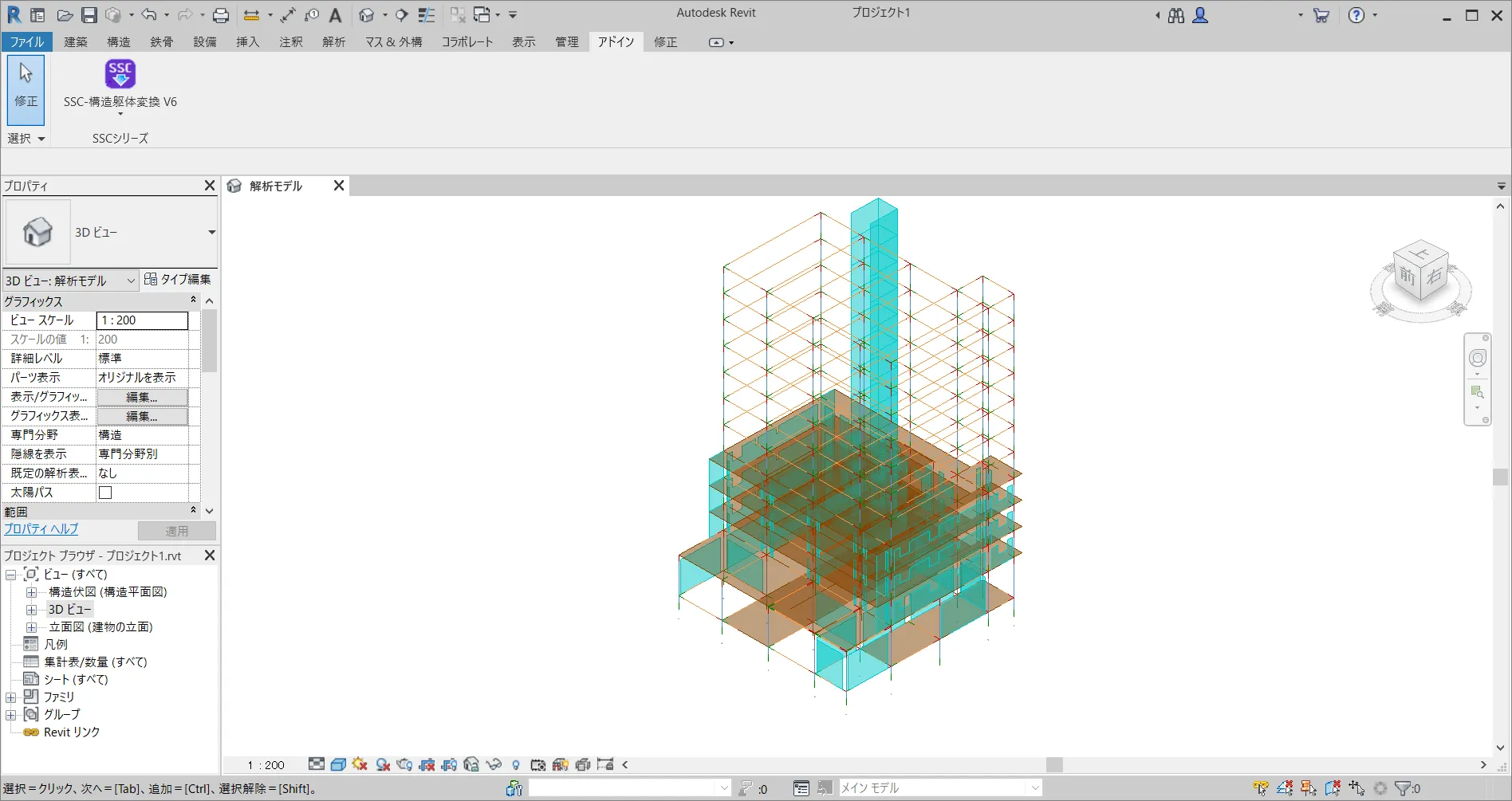

  • 3.

    解析線分を表示した例です。

  • 4.

    鉄筋を表示した例です。

(3) 変換可能なデータ

<SIRCADデータ>

<各種一貫構造計算データ>

(4) 変換可能な部材

[躯体モデル]

杭、基礎、柱、CFT柱、基礎柱、間柱、大梁、小梁、壁(開口含む)、RCスラブ、Sブレース

[鉄筋モデル]

杭(上部)、基礎、柱、基礎柱、大梁

製品

SSC-構造躯体変換 V6 for Revit 2021

¥350,000(税込 ¥385,000)

年間保守費

¥70,000 (税込 ¥77,000)

オプション

BUILD.一貫Ⅴ変換

¥100,000(税込 ¥110,000)

年間保守費

¥20,000 (税込 ¥22,000)

BUS-6/5変換

¥100,000(税込 ¥110,000)

年間保守費

¥20,000 (税込 ¥22,000)

CREA変換

¥100,000(税込 ¥110,000)

年間保守費

¥20,000 (税込 ¥22,000)

Super Build/SS3変換

¥100,000(税込 ¥110,000)

年間保守費

¥20,000 (税込 ¥22,000)

認証方式

ネットワーク認証版

¥0

ハードプロテクト版

¥15,000 (税込 ¥16,500)

2021年7月 現在

  • 価格は予告なしに変更する場合があります。購入時にご確認をお願いします。

  • 本体購入時に、ご希望の認証方式をお知らせください。価格は本体に認証方式を加えた金額になります。

  • 本製品はネットワーク認証ですが、ネットワークに接続出来ない場合のために、ハードプロテクト版をご用意しております。ハードプロテクト版を選択した場合は、スタンドアローンでのみの使用となり、ハードプロテクト(USBプロテクトキー)を差し込んだPCでのみ起動可能です。

  • 同一のPCに弊社のハードプロテクトを複数差し込んでの使用はできません。

  • ハードプロテクト版の費用は、導入時のみ必要です。今後のバージョンアップでは費用は発生しません。但し、ハードプロテクトが破損した場合は、交換費用として同額の費用が発生します。また、紛失した場合は、本体も再購入となりますので、ご了承ください。

  • ネットワーク認証の場合は、日本国内で弊社のホームページを閲覧できる環境が必要です。

  • SIRCAD Ver.6データの躯体情報を「Autodesk Revit 2021」 に変換します。

    SIRCAD Ver.6のデータは、標準機能で変換可能です。SIRCAD Ver.6(建築構造図躯体図作図・設計数量算出プログラム)をお持ちでない場合は、一貫構造計算データ変換オプションが必要になりますのでご注意ください。

  • OS:Windows 10 (64ビット)

    Windows Updateによる最新の更新プログラム適用済で使用可能です。

    上記OS以外、異なるOS上で動作する仮想OSでのご利用はサポート対象外です。

  • 必要システム:Autodesk Revit 2021

  • その他:Autodesk Revit 2021の動作環境に準じる

資料

パンフレット(PDF)

価格表(PDF)

最新プログラム

最新版:SSC-構造躯体変換 V6 for Revit 2021

Ver16.0.0.4:48.1MB:2022/02/09

SSC-構造躯体変換 V6 for Revit 2021 インストールマニュアル

SSC-構造躯体変換 V6 for Revit 2021 改変履歴

ツール / アプリケーション

ユーザーライセンス管理ツール

旧プログラム

最終版:SSC-構造躯体変換 V6 for Revit 2020

Ver15.0.0.15:46.8MB:2021/11/11

SSC-構造躯体変換 V6 for Revit 2020 インストールマニュアル

SSC-構造躯体変換 V6 for Revit 2020 改変履歴

SIRCAD Ver.5データ変換用

最終版:SSC-構造躯体変換 for Revit 2019

Ver14.0.0.4:41.1MB:2020/02/05

SSC-構造躯体変換 for Revit 2019 インストールマニュアル

SSC-構造躯体変換 for Revit 2019 改変履歴

最終版:SSC-構造躯体変換 for Revit 2018

Ver13.0.0.2:37.8MB:2019/07/29

SSC-構造躯体変換 for Revit 2018 インストールマニュアル

SSC-構造躯体変換 for Revit 2018 改変履歴

製作:株式会社ソフトウェアセンター

製品に関するお問い合わせは、下記フォームにご記入の上、送信ボタンを押してください。

※ ご注文/お見積のお申込みの場合はご利用頂くオプション・認証方式をご記入ください。
