SIRBIM
『SIRBIM（サービム）』は、SIRCADの基本機能を踏襲し、構造BIMモデル作成における省力化を図るシステムです。
一貫構造計算モデルを構造BIMモデルとするためのモデル入力、入力モデルでの構造図、施工躯体図作図、設計数量算出を行うことができます。
また、基本機能の入力で計算側で設計変更があった場合に設計変更の差分情報のみを更新することができます。
SIRBIMで作成した構造BIMモデルは、弊社の別製品である『SIRBIM連携 for Archicad』または『SIRBIM連携 for Revit』を使用することで、Archicad／Revitとの連携が可能です。
さらにSIRBIMでは配置部材ごとにGUID（Globally Unique Identifier）を持つことができるため、SIRBIM連携における差分インポートでSIRBIMとArchicad／RevitのGUIDを1対1で紐付けた差分連携が可能です。
SIRBIMから強化された機能等については下記をご参照ください。
※ SIRBIM連携 for Archicadの差分更新オプションは、2024年5月リリース予定です。
(1)特徴
SIRBIMには、基本となる入力機能と4つのオプションがあります。
基本となる入力では、計算ソフトからのインポートおよび入力モデルの編集、計算側での設計変更に対応する差分更新等を行います。
リスト図※では、各種断面リスト図と文字リストを、構造図※では、伏図・軸組図・架構詳細図を作図することができます。さらに構造図・施工図※を使用することで構造図（伏図・軸組図・詳細図）に加えて施工図の元図となる躯体図と躯体断面図を作図することができます。SIRBIMで作図した図面は2DCADへ出力することができます。数量※では、コンクリート・型枠、鉄筋、鉄骨の設計数量を算出および帳票出力を行います。
※ リスト図、構造図、構造図・施工図、数量は、それぞれオプションとなります。
(2)SIRBIM／入力
1.入力⇔リスト図⇔数量シームレスな操作が可能に
SIRBIMでは、複数の入力画面を同時に開きながら編集することが可能です。例えば、部材定義を開きながらリスト図を確認する場合や、数量算出結果を表示しながら部材配置を確認する場合など、複数の入力画面を開きながら設定間の枠を超えてシームレスな操作が可能です。
※数量算出機能をご利用するためには、SIRBIM／数量オプションが必要です。
2.小梁、スラブの配置を簡易化
小梁、スラブの配置では大梁、小梁で囲まれた領域を認識し、傾斜付部材でも接続先部材のレベルに合わせてスラブや小梁が配置可能です。配置部材は、配置前にプレビュー表示されるため配置後のイメージも簡単です。
3.柱梁継手計算書機能を標準搭載
S柱、S梁で「SCSS-H97」に従って計算を行い、柱、梁とも第一種保有耐力接合まで検討します。
S柱に関しては、SIRBIMで扱える、H型、T型、C型の計算が可能です。
継手計算した結果を継手計算書として出力することができます。
SIRBIMの柱梁継手計算書機能での計算手順は、以下の２種類です。
-
選定計算
第一種保有耐力接合までを満足する継手を計算します。但し、SCSS-H97のテーブルに存在する鋼材の場合は、テーブルの継手をそのまま結果とします。
-
検定計算
計算で求めた継手を修正後、SCSS-H97に従って計算を行い、各計算の過程で、OK／NGを表示します。
4.リスト図確認により、視覚的に断面を編集
リスト図確認機能により、リスト図を見ながらプロパティ形式で編集が可能となり、視覚的に定義内容を確認できるようになったことで、編集における人為的なミスを減らし、より感覚的に編集を行うことができます。リスト図確認で編集した内容は定義だけではなく配置などにも反映されます。
リスト図確認機能対応部材は下記です。
リスト図確認機能対応部材
杭、基礎、基礎柱、柱、間柱、基礎梁、片持基礎梁、大梁、片持梁、基礎小梁、片持基礎小梁、小梁、片持小梁
5.差分更新による設計変更への対応
計算モデルにおいて設計変更があった場合、設計条件、通り軸、部材定義、部材配置において可能な限り細分化した情報を差分更新にてSIRBIMで編集していたデータに上書き更新することができます。
-
差分更新設定
差分更新を行うモデルの選択と更新情報を指定します。
-
部材定義の更新
3Dビューワにて、SIRBIMで編集を行った更新JOBと設計変更等の差分情報を含むJOBデータを比較確認しながら部材定義情報の差分項目を選択して更新を行います。
-
部材配置の更新
部材定義同様、3Dビューワにて、SIRBIMで編集を行った更新JOBと設計変更等の差分情報を含むJOBデータを比較確認しながら部材配置情報の差分項目を選択して更新を行います。
SIRBIMでは各配置部材にGUIDを持っており、同じ位置の部材はGUIDが変わらないことでBIMソフト（Archicad／Revit）とのスムーズな連携が可能となります。
(3)SIRBIM／リスト図
1.リスト図作図機能はSIRCADの基本機能を元に機能強化

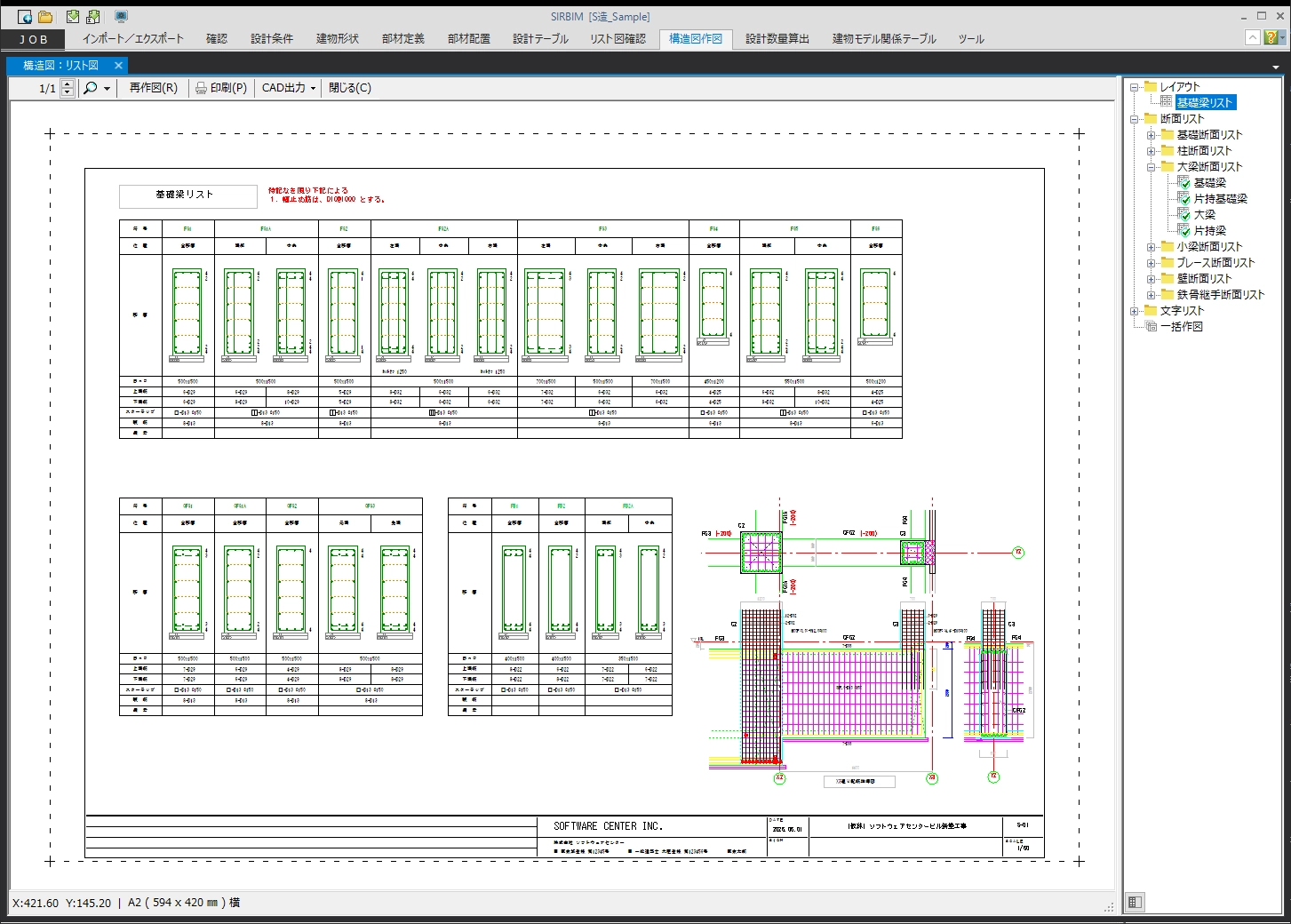

SIRBIMのデータから下記断面リスト、文字リスト図を作図可能です。
断面リスト
基礎、杭、基礎柱、柱、間柱、基礎梁、基礎小梁、大梁、小梁、ブレース、壁、地下壁、柱継手、梁継手
文字リスト
Ｓ柱、S間柱、Ｓ大梁、S小梁、S片持梁、S片持小梁、ブレース、壁、地下壁、スラブ、杭、杭集計表、柱継手、梁継手
断面リスト、文字リストでそれぞれリスト図設定を設け、リスト図の項目名称、並び順、枠幅、作図ON/OFFなど様々な設定があり、設定内容はテーブルに保存して別のPCへ共有することもできます。
2.2DCAD出力
SIRBIMで作図した図面は、下記の2DCADへ出力することができます。
AutoCAD（*.dxf）
DRA-CAD（*.mpx）
jw_cad（*.jww）
(4)SIRBIM／構造図
SIRCADで作図可能な図面種類を踏襲。複数の層、フレームを一括で作図可能です。
また、作図図面を一括でCAD出力することも可能です。
以下の図面を作図することができます。
伏図（基礎伏図、杭伏図、伏図形式柱リスト、柱芯関係図、アンカープラン、一般階伏図）
軸組図、ＲＣ架構詳細図、S架構詳細図
作図図面は、2DCADへ出力することができます。
2DCAD出力対応ソフトは、リスト図と同様です。
下記は一般階伏図、軸組図、RC架構詳細図の作図例です。
(5)SIRBIM／構造図・施工図
SIRBIMで作成したモデルにて、構造図に加えて施工図元図となる躯体図を作成します。
SIRBIMで作成した躯体図はCAD出力に対応しており、出力図面をCADにて編集することで施工図となります。
2DCAD出力対応ソフトは、リスト図と同様です。以下の図面を作図することができます。
躯体図
躯体断面図

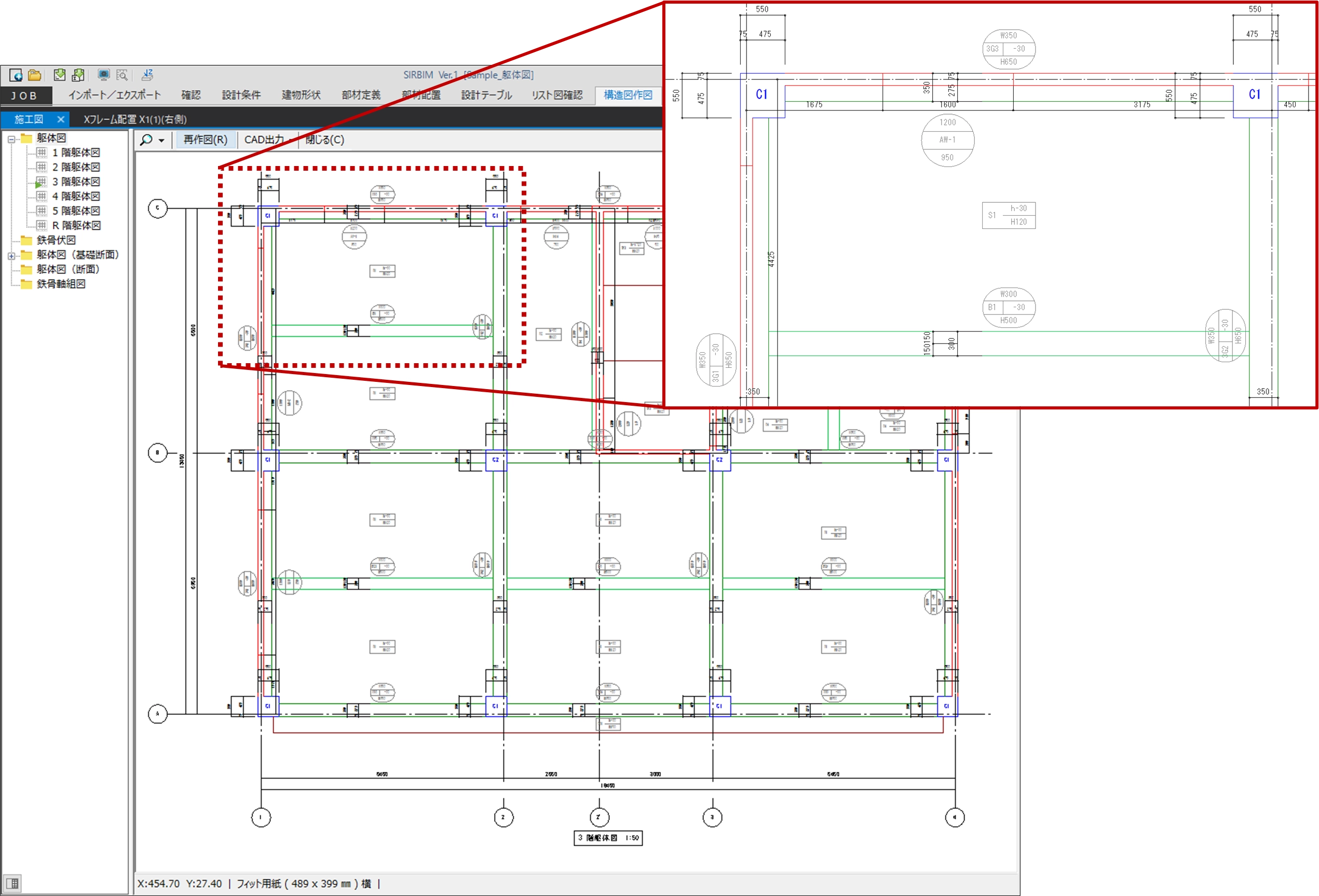

下記は躯体図の作図例です。
(6)SIRBIM／数量
1.数量算出
SIRBIMで作成したモデルにて、建築数量積算基準、鉄筋コンクリート造配筋指針に準じた内容で、コンクリート・型枠、鉄筋、鉄骨の設計数量を算出します。
数量算出結果では、最終結果とは別に数量根拠表があり、根拠表を確認することで部材ごとの数量の拾い方まで細かく確認することができます。
コンクリート、型枠数量算出
コンクリート・型枠数量算出では、型枠控除の設定により、後に続く部材についてと壁開口部について、型枠数量を「差し引く」、「差し引かない」、「指定した1ヶ所あたりの接合部面積以下は差し引かない」から選択して計算することができます。
鉄筋数量算出
鉄筋数量算出では、鉄筋の定尺長さと圧接箇所数の設定により、指定した定尺長さを超えないよう、鉄筋数量を算出することができます。
鉄骨数量算出
鉄骨数量算出では、梁長さの指定により、大梁であれば接続先の柱について、小梁であれば、接続先の大梁について、芯-芯、面-面のうち、指定した梁長さで計算することができます。
2.帳票出力
SIRBIMで算出した数量は、各種集計表として帳票出力がすることができます。
帳票は、Excel、PDF出力にも対応しています。
各種数量帳票出力
(7)一貫構造計算データの活用
構造計算データを読み込むことができます。
＜各種一貫構造計算データ＞
BUILD.一貫Ⅴ／Ⅵ出力のST-Bridgeファイル（株式会社構造ソフト）
構造モデラー＋NBUS7出力のST-Bridgeファイル（株式会社構造システム）
SEIN La CREA出力のSTXTファイル（株式会社NTTファシリティーズ）
Super Build／SS7出力のCAD7ファイル（ユニオンシステム株式会社）
(8)BIMの活用
Archicad（グラフィソフトジャパン株式会社）
Autodesk Revit（オートデスク株式会社）
GLOOBE（福井コンピュータアーキテクト株式会社）
Tekla Structures（株式会社トリンブル・ソリューションズ）
ST-Bridge（一般社団法人buildingSMART Japan）
(9)オプション
SIRBIM／リスト図
SIRBIM／構造図（伏図、軸組図、詳細図）
SIRBIM／構造図・施工図（構造図+施工図元図となる躯体図の作図）
SIRBIM／数量
SNAPコンバータ（SIRBIM→SNAP）
SIRBIMデータを任意形状立体フレームの弾塑性解析プログラム「SNAP」（株式会社構造システム）の転送用のテキストデータ（*.S7i）に変換します。
（但し、入力タイプ①のデータのみとなります。）
TSSファイルコンバータ（鉄骨版）（SIRBIM→Tekla Structures）
SIRBIMデータを「Tekla Structures」（株式会社トリンブル・ソリューションズ）の中間ファイル（*.TSS）に変換します。
S柱、S梁、S小梁、鉛直ブレース、水平ブレースを変換します。
TSSファイルコンバータ（鉄骨+RC版）（SIRBIM→Tekla Structures）
SIRBIMデータを「Tekla Structures」（株式会社トリンブル・ソリューションズ）の中間ファイル（*.TSS）に変換します。
S柱、Ｓ梁、Ｓ小梁、鉛直ブレース、水平ブレースに加え、基礎、RC柱、RC梁、RC小梁、壁、壁開口、雑壁、スラブおよび各部材の鉄筋リストを変換します。
製品（基本パッケージ）
価格
製品（基本パッケージ）
SIRBIM／入力（必須）
[インポート／エクスポート機能]
[建物モデル(構造)入力システム]
[差分更新機能]
￥300,000 （税込 ￥330,000）
年間保守費
￥30,000 （税込 ￥33,000）
SIRBIM／入力（必須）
[インポート／エクスポート機能][建物モデル(構造)入力システム]
￥300,000（税込 ￥330,000）
年間保守費
￥30,000 （税込 ￥33,000）
オプションパッケージ
価格
オプションパッケージ
SIRBIM／リスト図
￥150,000 （税込 ￥165,000）
年間保守費
￥15,000 （税込 ￥16,500）
SIRBIM／リスト図
￥150,000（税込 ￥165,000）
年間保守費
￥15,000 （税込 ￥16,500）
SIRBIM／構造図（伏図、軸組図、詳細図）
￥150,000 （税込 ￥165,000）
年間保守費
￥15,000 （税込 ￥16,500）
SIRBIM／構造図（伏図、軸組図、詳細図）
￥150,000（税込 ￥165,000）
年間保守費
￥15,000 （税込 ￥16,500）
SIRBIM／構造図・施工図（上記の構造図（伏図、軸組図、詳細図）+施工図元図となる躯体図）
￥250,000 （税込 ￥275,000）
年間保守費
￥25,000 （税込 ￥27,500）
SIRBIM／構造図・施工図（上記の構造図（伏図、軸組図、詳細図）+施工図元図となる躯体図）
￥250,000（税込 ￥275,000）
年間保守費
￥25,000 （税込 ￥27,500）
SIRBIM／数量
￥300,000 （税込 ￥330,000）
年間保守費
￥30,000 （税込 ￥33,000）
SIRBIM／数量
￥300,000（税込 ￥330,000）
年間保守費
￥30,000 （税込 ￥33,000）
オプションコンバータ
価格
オプションコンバータ
SNAPコンバータ（SIRBIM→SNAP）
￥200,000 （税込 ￥220,000）
年間保守費
￥20,000 （税込 ￥22,000）
SNAPコンバータ
（SIRBIM→SNAP）
￥200,000 （税込 ￥220,000）
年間保守費
￥20,000 （税込 ￥22,000）
TSSファイルコンバータ（鉄骨版）
（SIRBIM→Tekla Structures）
￥200,000 （税込 ￥220,000）
年間保守費
￥20,000 （税込 ￥22,000）
TSSファイルコンバータ（鉄骨版）
（SIRBIM→Tekla Structures）
￥200,000 （税込 ￥220,000）
年間保守費
￥20,000 （税込 ￥22,000）
TSSファイルコンバータ（鉄骨+ＲＣ版）
（SIRBIM→Tekla Structures）
￥300,000 （税込 ￥330,000）
年間保守費
￥30,000 （税込 ￥33,000）
TSSファイルコンバータ（鉄骨+ＲＣ版）
（SIRBIM→Tekla Structures）
￥300,000 （税込 ￥330,000）
年間保守費
￥30,000 （税込 ￥33,000）
認証方式
価格
認証方式
ネットワーク認証版
￥0
ネットワーク認証版
￥0
ハードプロテクト版
￥25,000 （税込 ￥27,500）
ハードプロテクト版
￥25,000 （税込 ￥27,500）
その他サービス
価格
その他サービス
保守サービス窓口追加 [１部署（年間契約）]
￥30,000 （税込 ￥33,000）
保守サービス窓口追加 [１部署（年間契約）]
￥30,000 （税込 ￥33,000）
１日講習 [１人]
※ 出張講習の交通費および宿泊費は別途
時間：10:00～16:00
※
現在、1日講習準備中のため、受付しておりません。
準備が出来次第、ホームページに掲載させていただきます。
￥30,000 （税込 ￥33,000）
１日講習 [１人]
※ 出張講習の交通費および宿泊費は別途
時間：10:00～16:00
※
現在、1日講習準備中のため、受付しておりません。
【2023年10月中旬】以降から受付を開始いたします。
￥30,000 （税込 ￥33,000）
2024年3月 現在
-
※
価格は予告なしに変更する場合があります。購入時にご確認をお願いします。
-
※
本体購入時に、ご希望の認証方式をお知らせください。価格は本体に認証方式を加えた金額になります。
-
※
本製品はネットワーク認証ですが、ネットワークに接続出来ない場合のために、ハードプロテクト版をご用意しております。ハードプロテクト版を選択した場合は、スタンドアローンでのみの使用となり、ハードプロテクト（ＵＳＢプロテクトキー）を差し込んだPCでのみ起動可能です。
-
※
ハードプロテクト版の場合、同一のPCに弊社のハードプロテクトを複数差し込んでの使用はできません。
-
※
ハードプロテクト版の費用は、導入時のみ必要です。今後のバージョンアップでは費用は発生しません。但し、ハードプロテクトが破損した場合は、交換費用として同額の費用が発生します。また、紛失した場合は、本体も再購入となりますので、ご了承ください。
-
※
ネットワーク認証の場合は、日本国内で弊社のホームページを閲覧できる環境が必要です。
OS：Windows 10、Windows 11（64ビット）（.NET Framework 4.8以上がインストールされていること）
Windows Updateによる最新の更新プログラム適用済で使用可能です。
上記OS以外、異なるOS上で動作する仮想OSでのご利用はサポート対象外です。
画面解像度：1920ｘ1080ピクセル以上
必要メモリ（RAM）：8GB以上（推奨32GB以上）
